1. Přehled komponentů systému
- Ohýbané sloupky se zámky: Slouží k uchycení panelů bez nutnosti šroubování.
- Plotové panely: Vkládají se přímo do drážek zámků.
- Fixační háčky (fixátory): Propojují protilehlé stěny klece a brání jejich deformaci.
- Spojovací materiál: Šrouby M8 s maticí pro vzájemné spojování sloupků (pokud montujete za sebou nebo na podezdívku za pomocí montážních patek).
2. Postup montáže krok za krokem
- Krok A: Ukotvení sloupků: Sloupky zabetonujte přímo do země, nebo je upevněte pomocí kotevních patek (při montáži na betonovou podezdívku či jiný pevný podklad).
- Krok B: Zasunutí panelů: Panely jednoduše zasuňte do zámků v ohýbaných sloupcích. Důležité: Panely můžete vkládat ostny (hroty) směrem k zemi i vzhůru. Díky zámkovému systému není nutné panely ke sloupu složitě přišroubovávat.

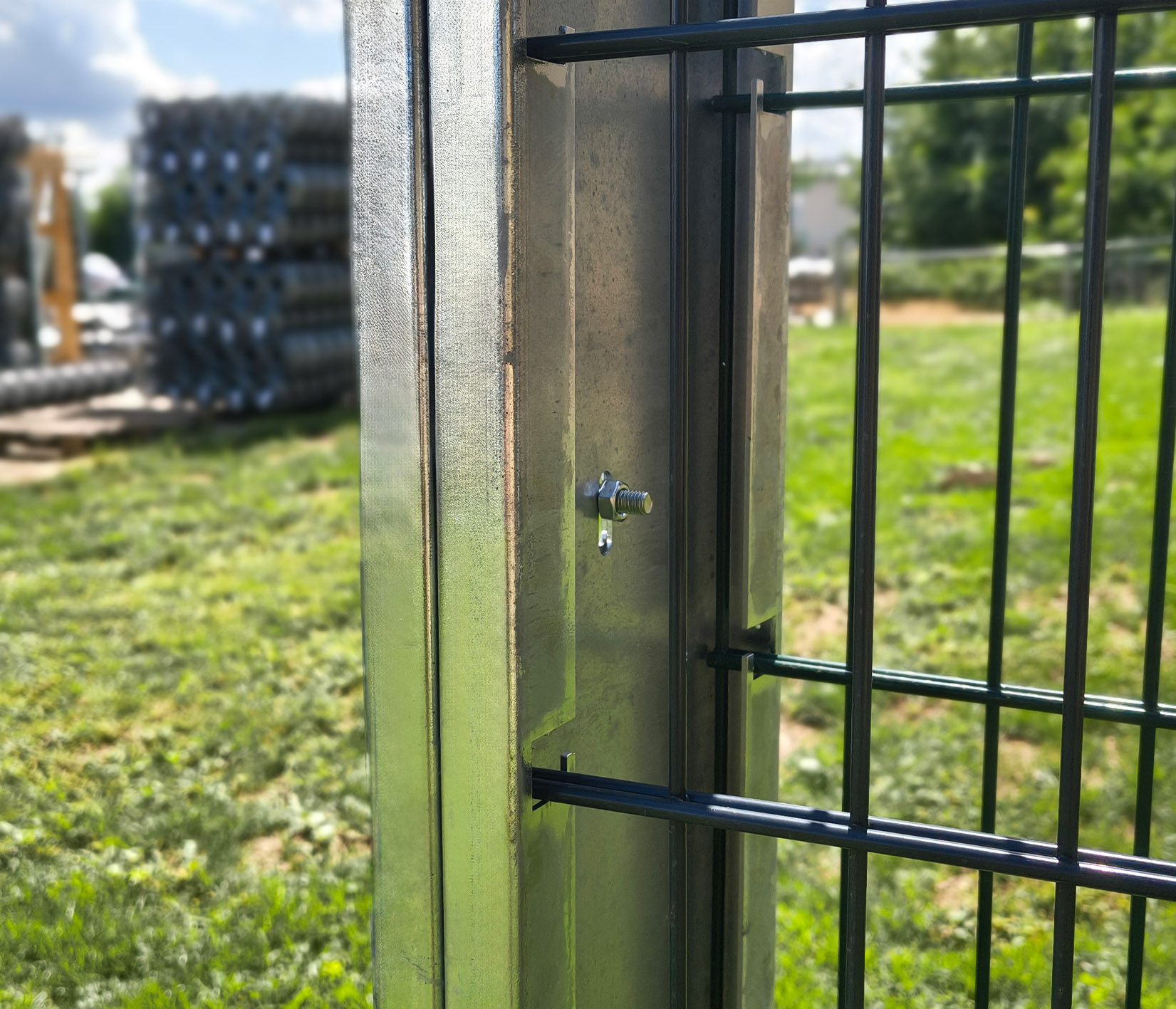

- Krok C: Napojení polí v řadě: Při stavbě souvislého plotu se v místě spoje použijí 2 sloupky na každou stranu (otočené zády/protilehle k sobě). Sloupky k sobě pevně zafixujete přes montážní otvory pomocí šroubů M8 s maticí.

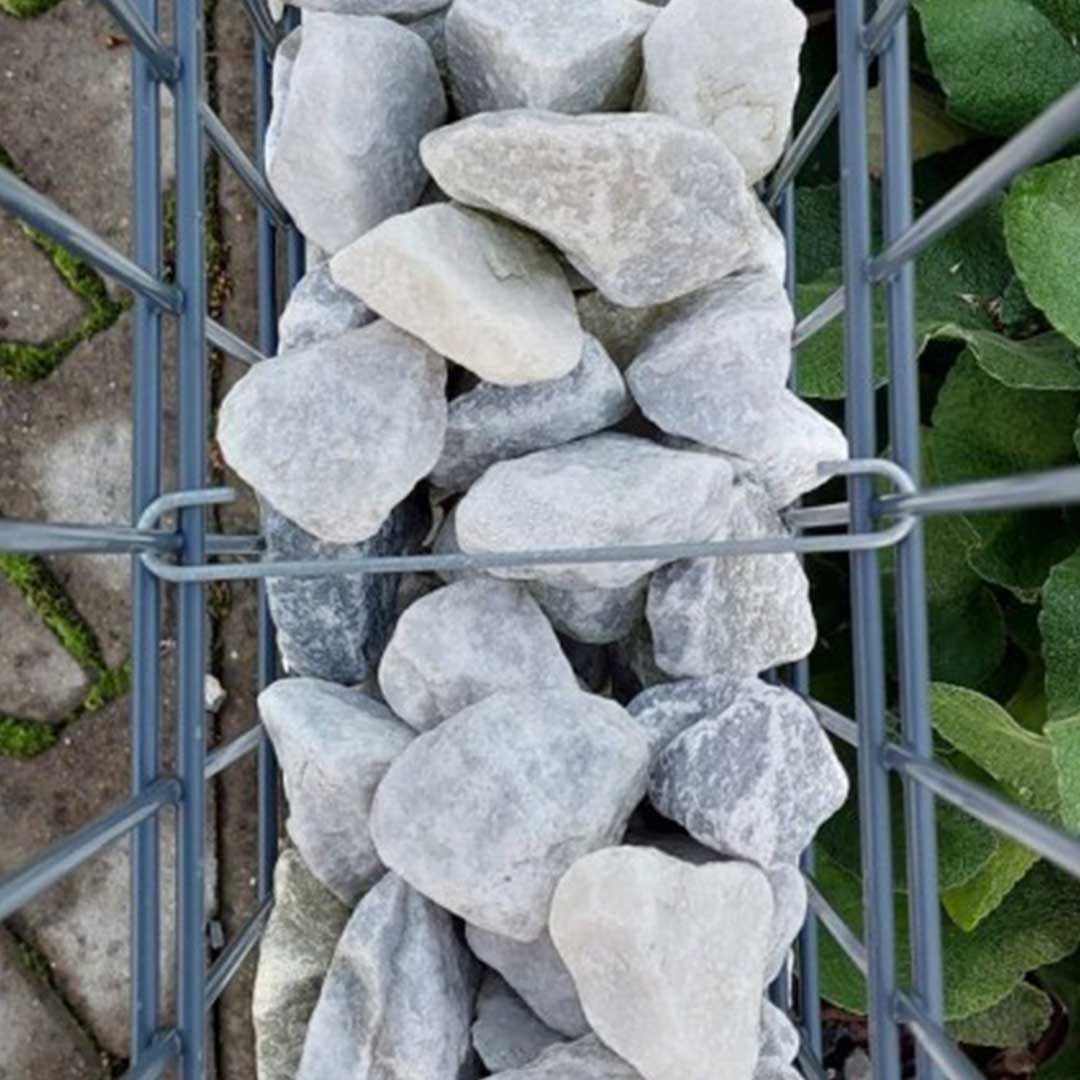

- Krok D: Zpevnění a plnění: Uvnitř klece rozmístěte fixační háčky, které propojí přední a zadní stěnu. Tím zamezíte vydouvání stěn při zasypávání.Do takto připravené konstrukce nasypte nebo ručně naskládejte zvolené kamenivo či jiný gabionový materiál.
3. Montáž ve svahu (kaskádovité řešení)
Při stavbě v nerovném terénu umožňuje systém vytvářet elegantní schodovité odskoky:
- Odskok se nejčastěji provádí o jedno oko panelu, což odpovídá výškovému rozdílu 200 mm.
- Kaskádové řešení lze použít jak u sloupků betonovaných do země, tak u montáže na patky pro podezdívku.
4. Kalkulace a doporučené kamenivo
Modelový příklad pro 1 gabionovou klec o rozměrech 252 × 103 × 15 cm:
Vnitřní objem klece: 0,375 m³
Hmotnost kameniva (čistá): cca 560 až 600 kg
Doporučená specifikace kameniva:
Frakce (velikost kamene): TK 63/125 mm (třízené kamenivo)
Objemová hmotnost: 1,5 až 1,6 t/m³
Doporučení pro nákup: Při ručním rovnání pohledových stran a vyplňování mezer uvnitř klece vždy počítejte s rezervou 5 až 10 %. Pro jednu klec je proto ideální objednat přibližně 600–650 kg materiálu. V jihomoravském kraji doporučujeme kamenolom v Olbramovicích.
